¿Que es? y ¿como funciona el DMX 512?

¿Que es DMX 512?
En pocas palabras, DMX 512 es el protocolo de comunicación, entre controles y equipos de iluminación, en la industria del entretenimiento.
El nombre DMX corresponde al termino en ingles “Digital Multiplex”, traducido al español sería algo así como Señal digital multi-plexada y, el número 512 hace referencia específica a la cantidad de canales de información que este protocolo permite trasmitir.
Al día de hoy y tras las diferentes revisiones al protocolo, se conoce como USITT DMX 512-A ó simplemente como DMX 512-A y la entidad encargada de su revisión es ESTA (The Entertainment Services & Technology Association).
¿Que es un canal DMX?
Un canal DMX es la versión digital de un “ducto”, que transporta paquetes de datos a ocho bits (con valores de entre 0 y 255), generados desde la consola o controlador y dirigidos a cada uno de los dispositivos conectados en cadena. Dicha información indica a cada equipo la función a realizar. Cada uno de los 512 canales que nos permite el protocolo (por cada universo), se enruta a una función específica de cada equipo, estas funciones son muy diversas y varían según el tipo, marca y aplicación de estos.
¿Que es un Universo DMX?
Un universo DMX es basicamente cada salida física, que va desde nuestro controlador o consola, conectada en serie con cada uno de los equipos que conforman el sistema de iluminación. Cada universo DMX512 o línea de señal, tiene la capacidad de controlar hasta 512 canales independientes, los cuales están definidos por la suma de la cantidad de canales que cada equipo consuma. Es importante aclarar que hay algunos controladores genéricos que aunque emiten señales del protocolo DMX,  no tienen la capacidad de enviar señal a los 512 canales completos. Como ejemplo podemos mencionar el conocido por todos, DMX Operator, cuya capacidad máxima es de 192 canales.

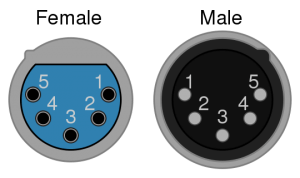

Cable y conectores para DMX 512
La norma indica que el cable  para transmisión de DMX debe ser blindado, cinco hilos e impedancia no mayor a 120 Ohmios y los conectores del tipo XLR de cinco pines.

Vale aclarar que una gran mayoría de de equipos aun vienen con conectores de solo tres pines y que también es muy, pero muy usual trabajar con cable de tres lineas, como el típico cable de micrófono, pues aún no se define la funcionalidad (dentro del protocolo) de las líneas 4 y 5. Es decir que para la transmisión de señal de DMX, hasta el momento, son necesarios solamente los pines 1, 2 y 3.
Conexión de señal DMX 512
La conexión entre controladores y equipos de iluminación no tiene ninguna ciencia, simplemente basta con generar una serie o cadena, que parte desde la salida de nuestro controlador o consola y pasa a través de cada uno de los equipos dispuestos. Al final de la serie, es decir a la salida DMX del ultimo aparato, conectamos un Terminador de señal
¿Que es un Terminador o Terminator DMX 512?
Un Terminador de señal DMX 512, consiste en un conector XLR macho de tres o cinco pines segun el caso, al cual se le ha conectado internamente una resistencia de 120 Ohmios a ¼ de Wattio, entre sus pines 2 y 3.
¿Para que sirve el Terminador o Terminator DMX 512?
Básicamente nos ayuda a evitar problemas de reflexión de señal, cerrando la cadena y dando por terminado el recorrido de los pulsos eléctricos,  los errores que podemos corregir con el terminador, son algunos de los que percibimos como interferencias o disparos involuntarios de ciertas funciones en uno o varios de los aparatos conectados en la serie o cadena.
De ser necesario, dicha señal puede dividirse y potenciarse con un splitter.
